При выборе оборудования для технологических линий нагрева и охлаждения вязких продуктов предпочтение традиционно отдавалось скребковым теплообменникам (SSHE).
Устройства, состоящие из 3-х концентрических труб со спиральной накаткой, также известные как теплообменники с кольцевым (AS серии), могут использоваться для решения многих задач, таких как предварительный нагрев или охлаждение, до блока скребковых теплообменников.
HRS AS серии — это теплообменники с кольцевым зазором, подходящие для использования с вязкими продуктами и полностью выполненные из нержавеющей стали. Продукт течёт через внутреннее кольцевое пространство между трубами, а рабочая среда (теплоноситель) — через внутреннюю и наружную трубы. Такая схема обеспечивает равномерное нагревание или охлаждение продукта с двух сторон. Съёмная внутренняя труба позволяет легко контролировать и обслуживать кольцевой зазор. Фирменная технология труб со спиральной накаткой увеличивает как теплопередачу, так и эффективность работы блока по сравнению с обычными гладкотрубными теплообменниками. Кроме того, значительно снижается загрязняемость внутренних поверхностей теплообмена.
Серия AS спроектирована таким образом, чтобы сохранять постоянную скорость потока и обратное давление, что необходимо для правильной работы технологической линии. Это самые эффективные теплообменники для предварительного нагрева/охлаждения продукта перед его попаданием в скребковые теплообменник.
В традиционной схеме скребковые теплообменники используются для всех операций нагрева и охлаждения на предприятии, что приводит к очень высокой стоимости линии. В целом это создаёт очень дорогую линию обработки.

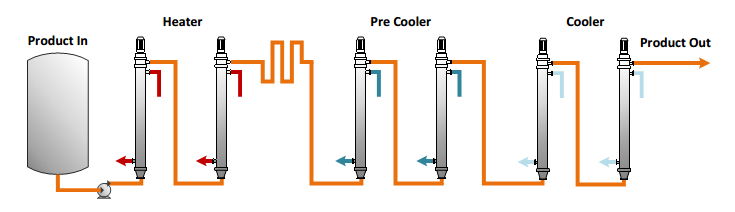

Рисунок 1: Традиционная производственная линия, где используются только скребковые теплообменники
Конечным пользователям хорошо знакомы сложности, возникающие при эксплуатации систем на базе скребковых теплообменников; и это не только вопросы, касающиеся постоянных капиталовложений и работ по техническому обслуживанию. Заменив часть этих теплообменников на устройства AS серии (там, где технология не требует обязательного наличия скребковых теплобменников), многие наши клиенты добились существенной экономии по всем направлениям, включая снижение затрат на техническое обслуживание, сокращение времени простоя и меньшее загрязнение окружающей среды заводом. (Рисунок 2).

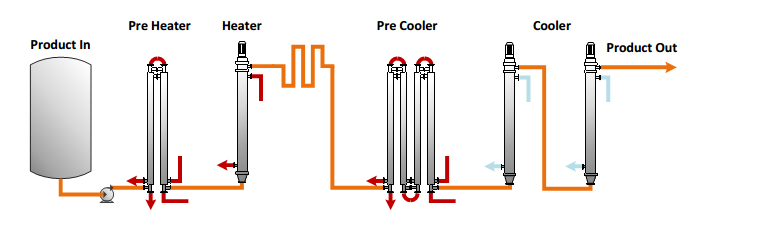

Рисунок 2: Улучшенная конструкция с использованием комбинации скребковых теплообменников и теплообменников с кольцевым зазором.
Кроме теплообменников с кольцевым зазором, компания HRS также разрабатывает и производит скребковые теплообменники R Серии (скребки вращаются) и Unicus Серии (скребки двигаются возвратно-поступательно). Практика показывает, что объединение обеих технологий в рамках одной производственной линии предоставляет конечным пользователям беспрецедентные преимущества как в краткосрочной, так и в долгосрочной перспективе.
Компания HRS производит теплообменники с кольцевым зазором как в стандартном исполнении, так и в исполнении для высокого давления. Условия эксплуатации стандартной серии предполагают давление 10 бар , как для продукта, так и для рабочей среды, при температуре 150 °С. Для устройств из серии высокого давления этот показатель равен 27 бар при 150 °С.

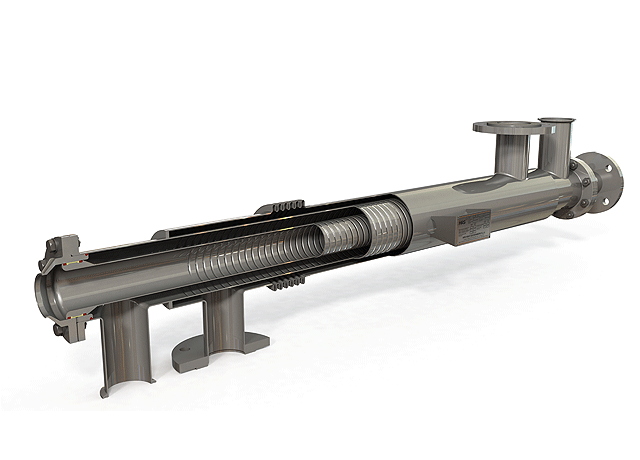

Рисунок 3: Сечение теплообменника AS серии
