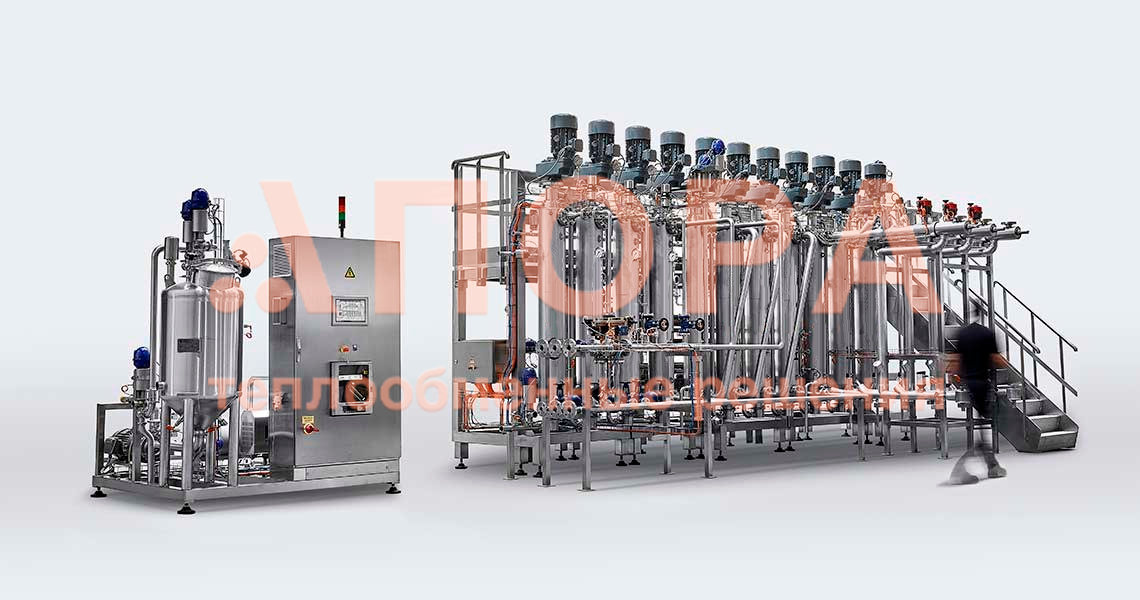

СКРЕБКОВЫЙ ТЕПЛООБМЕННИК С ВРАЩАЮЩИМИСЯ СКРЕБКАМИ — HRS R СЕРИИ

Вращающийся скребковый теплообменник HRS R Серии разработан для наиболее сложных процессов теплопередачи, например где используется высоковязкий продукт и одновременно происходит быстрое загрязнение теплообменной поверхности.

В отличие от HRS Unicus Серии, где скребки совершают возвратно-поступательные движения, в HRS R Серии скребки вращаются. Скребки могут вращаться со скоростью до 300 об/мин. что приводит к интенсивному перемешиванию и значительному увеличению теплопередачи.

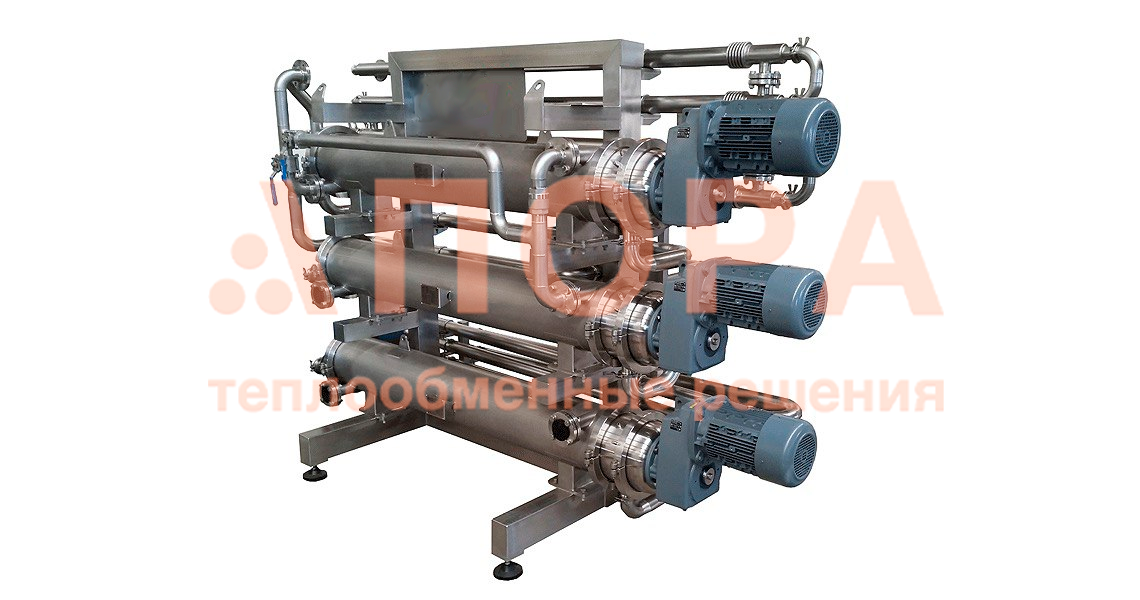

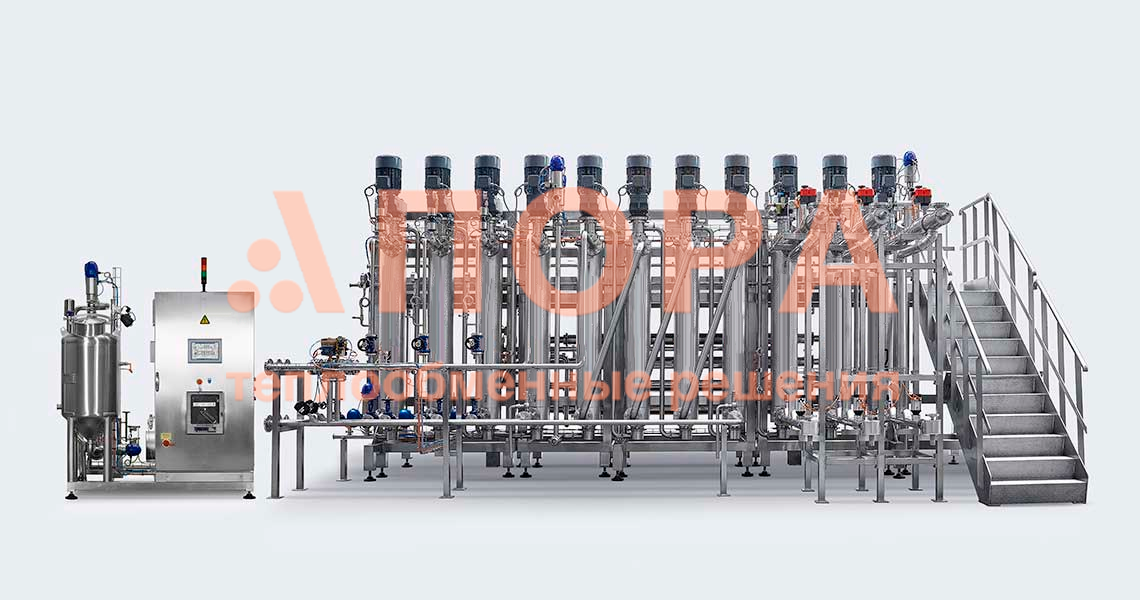

В дополнение к стандартным теплообменникам R серии компания HRS разработала новую версию теплообменника для сложных условий эксплуатации. Скребковый теплообменник HRS RHD серии специально разработан для экстимально сложных задач с высоковязкими продуктами. Скребковый теплообменник HRS RHD серии обладает всеми функциями и преимуществами стандартной серии R, но с более мощным электродвигателем, увеличенной толщиной вала и дополнительными креплениями скребков к валу. Для моделей данной серии также предусмотрены дополнительные монтажные опоры для двигателей. Данная модернизация расширяет область применения для сложных и агрессивных условий эксплуатации.

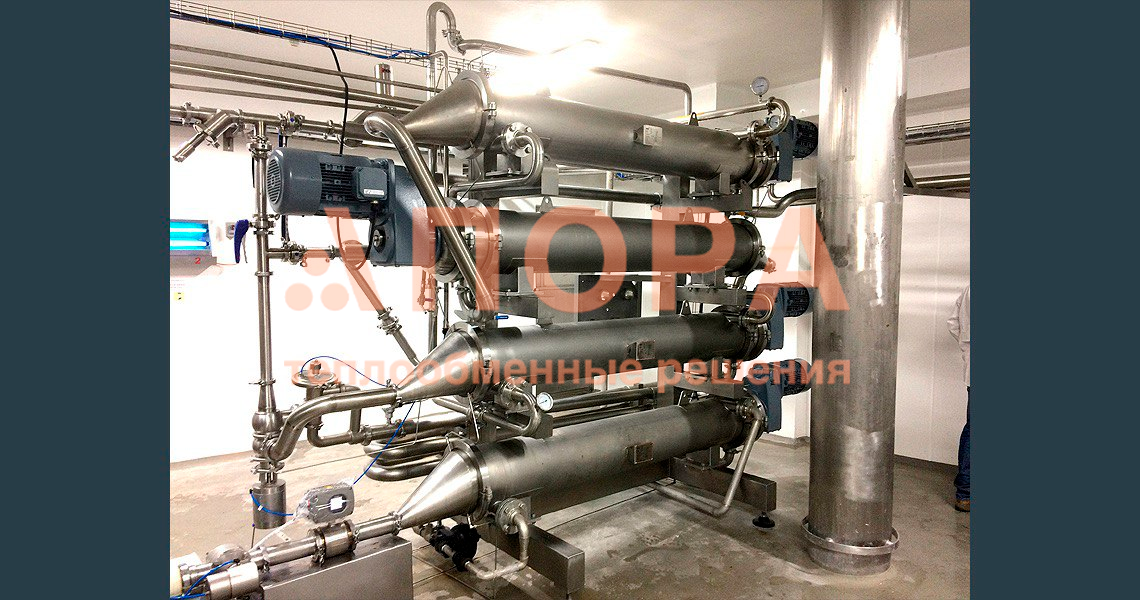

HRS R Серия была разработана для пищевого и промышленного применения. Внутри каждой внутренней трубы расположен стержень со скребками и спиралью, которые вращаются с высокой скоростью. Большая скорость вращения интенсифицирует процессы теплообмена, а шнек помогает проталкивать продукт по ходу его движения уменьшая потери по давлению. Загрязнения постоянно устраняются, поверхность теплообмена остается всегда чистой.

Некоторые конструктивные особенности HRS R и RHD Серии:

  • Большая поверхность теплообмена;
  • Модельный ряд с одной или несколькими съемными внутренними трубами;
  • Низкие потери давления;
  • Высокий уровень извлечения продукта;
  • Низкий уровень шума редуктора;
  • Энергоэффективность

Редуктор

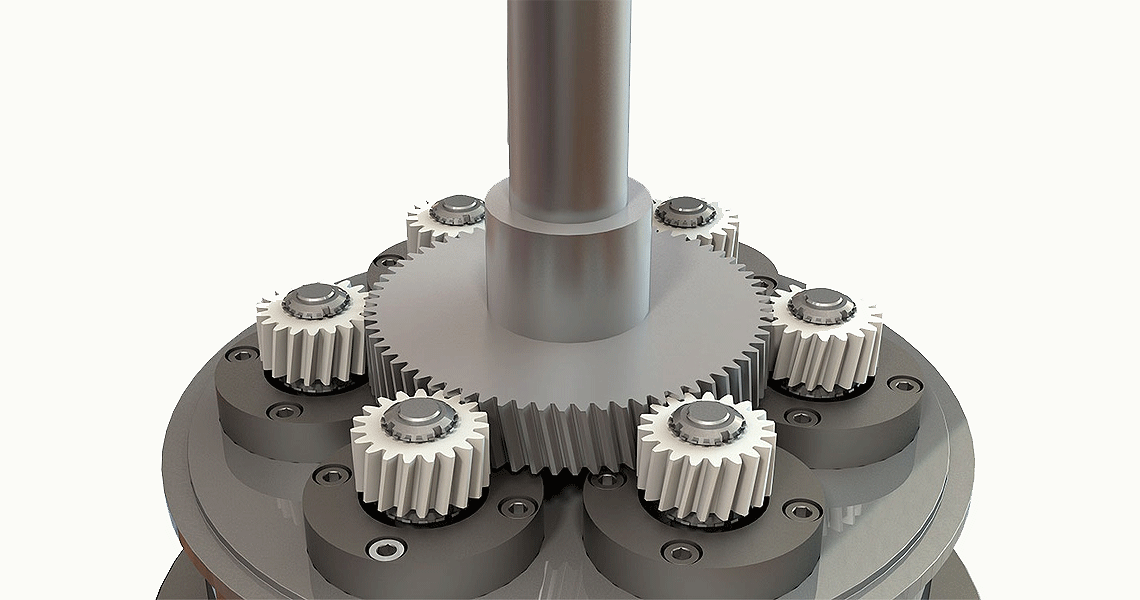

В отличии от других вращающихся скребковых теплообменников HRS R Серия может иметь от одной до шести внутренних теплообменных труб в одном кожухе. Это стало возможным благодаря использованию электродвигателя с уникальным редуктором, где движущая сила равномерно распределяется между скребками со стрежнями, расположенными в каждой отдельной трубе. Таким образом, один теплообменник может обладать большой площадью теплообмена. Редуктор также обладает низким уровнем шума благодаря использованию специальных материалов.

Уникальная система скребков

Помимо скребков на стержне установлена спираль. При вращении спираль помогает продвижению жидкостей по внутренним трубам теплообменника вперед. Таким образом противодавление снижается и высоковязкие жидкости прокачиваются через R серию более легко.

Продольные перегородки

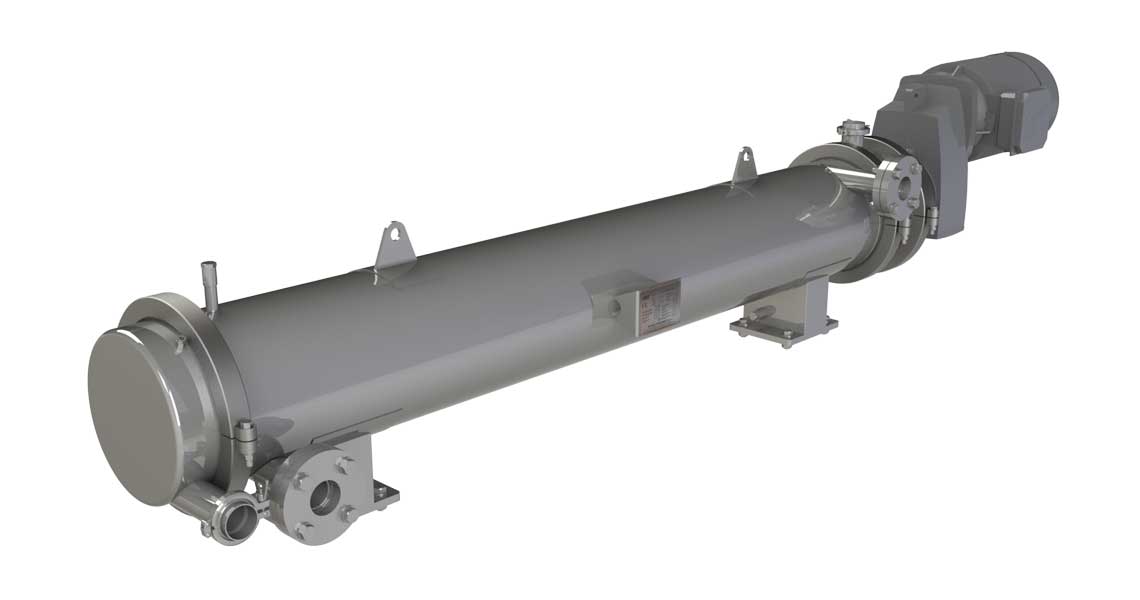

Скребковые теплообменники HRS R Серии могут иметь как одну внутреннюю трубу – типа «труба в трубе», так и несколько внутренних труб – кожухотрубная конструкция. В кожухотрубной конструкции поперечное сечение межтрубного пространства значительно больше и при малых расходах сред в ней скорости потока будут малы, что приведет к снижению коэффициента теплоотдачи. Для решения этой проблемы компания HRS использует специальные продольные перегородки, получая независимые секции по межтрубному пространству. В результате поперечное сечение уменьшается, увеличивается скорость течения среды, а значит возрастает и коэффициент теплоотдачи в межтрубном пространстве. В многотрубной конструкции может быть реализована полностью противоточная схема движения для теплоносителей по трубному и межтрубному пространству.

В задачах с процессом конденсации (например, нагрев насыщенным паром) или испарения (например, охлаждение аммиаком) скребковые теплообменники могут быть поставлены без продольных перегородок для лучшей производительности.

Съемные внутренние трубы

HRS R и RHD Серия скребковых теплообменников оснащена съемными внутренними трубами, что облегчает визуальный осмотр и качественное техническое обслуживание, а значит приводит к снижению эксплуатационных затрат.

HRS R серия: модельный ряд

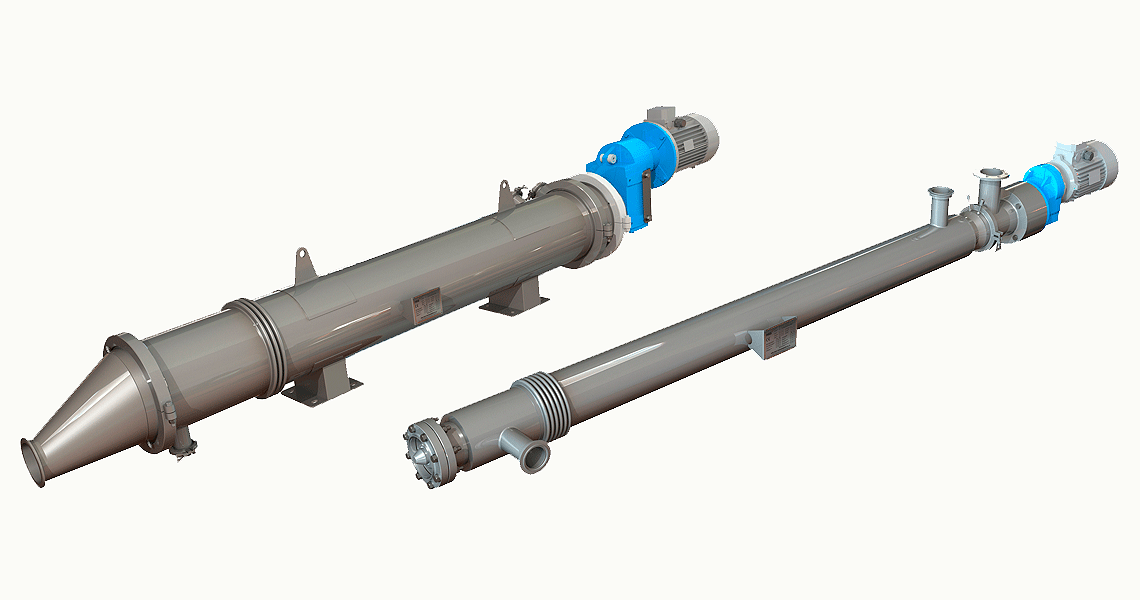

HRS R Серия представлена тремя различными моделями, каждая из которых может быть, как один метр, так и два метра в длину:

Скребковый теплообменник HRS R и RHD Серии применяется для широкого спектра задач и процессов:

Продукты:

  • Высоковязкие молочные и овощные концентраты (сгущенное молоко, томатная паста, пюре, концентрат соков, мед, масло, маргарин), ореховое масло
  • Полуфабрикаты: шоколад, кетчуп, сырный соус, спреды и т.д.
  • Белки: яичный продукт, мясной фарш
  • Косметика: лосьоны, крема, гели

Процессы:

  • Нагрев
  • Охлаждение
  • Пастеризация
  • Кристаллизация
  • Выпаривание

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Применяемые материалы:

  • Не контактирующие с продуктом: AISI 304 нержавеющая сталь
  • Контактирующие с продуктом: AISI 316L нержавеющая сталь
    Доступны другие виды материалов

Стандартные соединения:

  • Кожух: фланец
  • Трубки: Кламп
    Доступны все типы фланцевых и кламповых соединений

Обработка поверхностей:

  • Наружная: полированная
  • Внутренняя: шероховатость <0.8μ

Стандарты Проектирования:

  • PD 5500, PED 2014/68/EU, 2014/34/EU (ATEX), 2006/42/CE, ASME
  • FDA, 3-A, TR CU 032 и совместимые с DOSH
