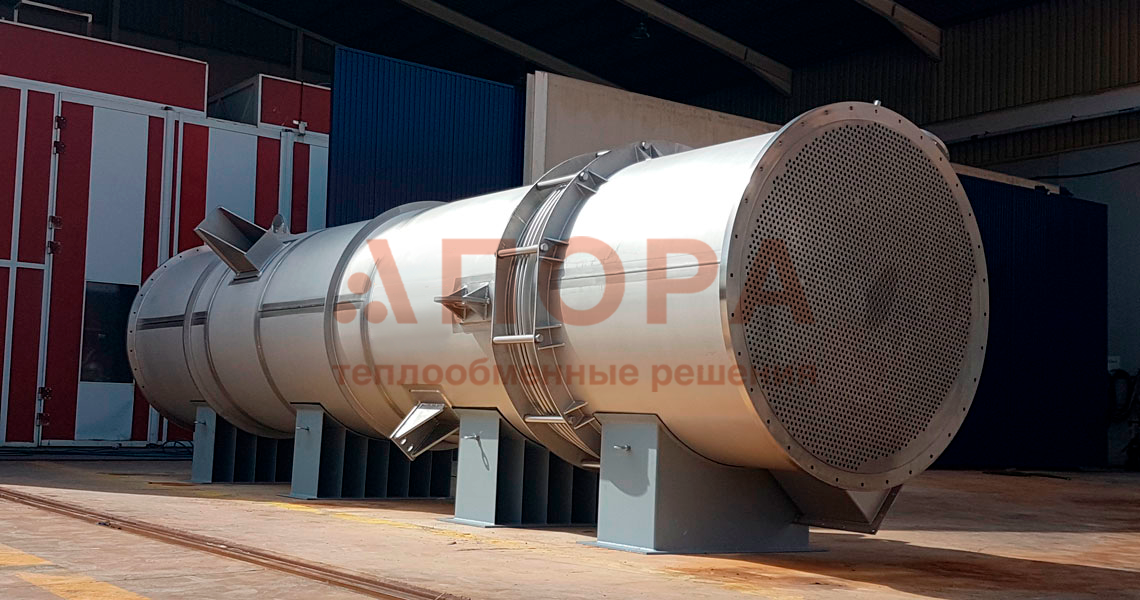

Кожухотрубные теплообменники

Кожухотрубная конструкция подразумевает наличие более одной трубки в кожухе теплообменника. Продукт, подлежащий нагреву или охлаждению, проходит внутри трубок, а второй теплоноситель в межтрубном пространстве.

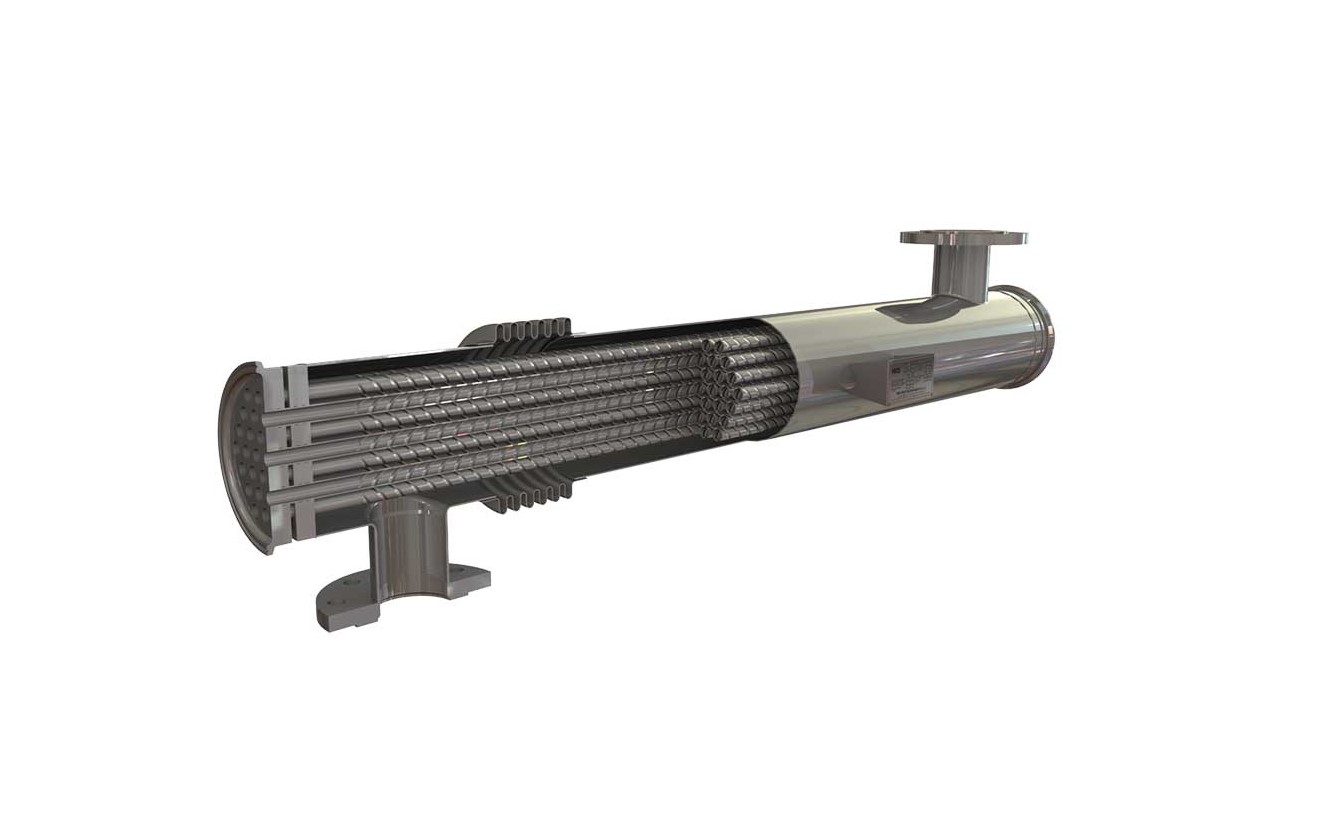

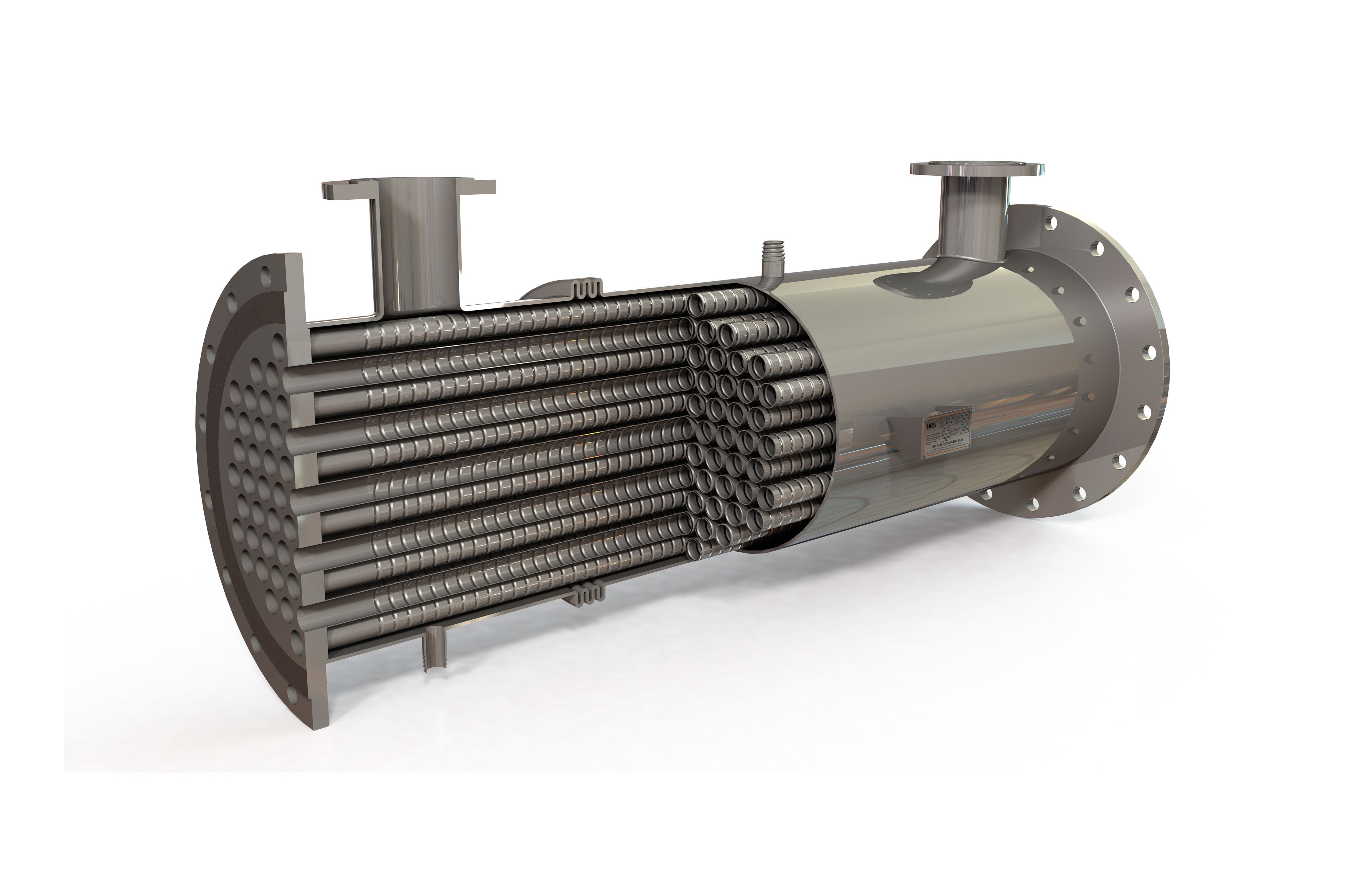

Кожухотрубные теплообменники состоят из кожуха, внутри которого размещён пучок труб, закрепленный на трубной решётке, трубное и межтрубное пространство разделены между собой, что исключает смешивание продукта обработки с технической средой.

Благодаря своей конструкции кожухотрубный теплообменник обладает самой большой поверхностью теплообмена среди трубчатых теплообменников.

Конструкции кожухотрубных теплообменников очень разнообразны, что позволяет применять их во многих отраслях промышленности. Они бывают одноходовые и многоходовые, противоточные и прямоточные, с двойной трубной решёткой или с одной, могут быть дополнены сильфонным компенсатором и т.п.

#

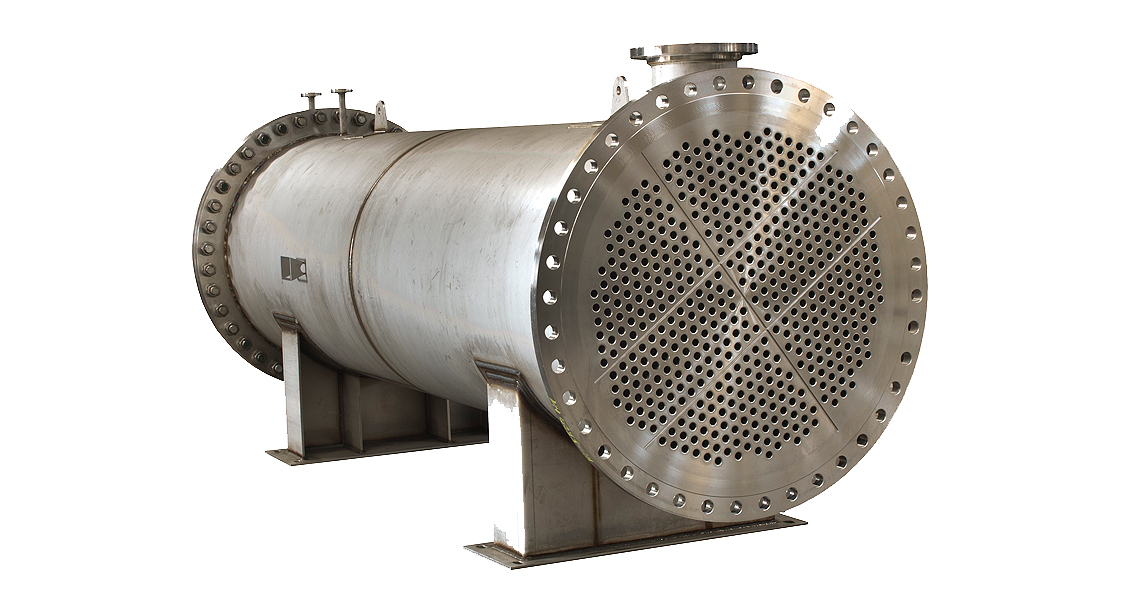

ПРОМЫШЛЕННЫЙ КОЖУХОТРУБНЫЙ ТЕПЛООБМЕННИК — HRS K СЕРИИ

Кожухотрубные теплообменники, могут быть дополнены распределительной камерой, которая образует несколько ходов для продукта – многоходовые теплообменники. Это обеспечивает оптимальную скорость потока продукта и давление в трубках.

Для увеличения эффективности теплоотдачи в межтрубном пространстве, которая находится на невысоком уровне, могут использоваться дополнительные перегородки. Поскольку сечение межтрубного пространства в 2-3 раза больше сечения внутренних трубок, установка дополнительных перегородок способствует увеличению скорости технической среды, что в свою очередь повышает эффективность теплообмена.

Кожухотрубные теплообменники используются в различных технологических отраслях промышленности: пищевой, фармацевтической, химической, нефтегазовой. Проектирование кожухотрубного теплообменника играет существенную роль в последующей оптимальной работе оборудования. Важно, чтобы теплообменники соответствовали требуемой мощности в пределах установленных габаритов, капитальных и эксплуатационных расходов.

  • кожух (корпус);
  • внутренние трубки (пучок труб);
  • трубные решётки;
  • перегородки;
  • входные/выходные патрубки по межтрубному пространству
  • вход/выход по трубному пространству
  • Теплообменник для рекуперации газа – HRS G серии, предназначены для охлаждения отработанных газов и рекуперации тепла;
  • Промышленный кожухотрубный теплообменник – HRS K серии, применяется в различных отраслях промышленности, но наиболее эффективен в применении для охраны окружающей среды, а также идеально подходит для систем пар-вода;
  • Пищевые кожухотрубные теплообменники – HRS MI серии, широко применяются для пастеризации в пищевой промышленности;
  • Пищевые кожухотрубные теплообменники – HRS MR серии, разработаны для взаимодействия продукт-продукт и рекуперации тепла, съёмный пучок внутренних трубок позволяет производить осмотр и удобную очистку межтрубного пространства;

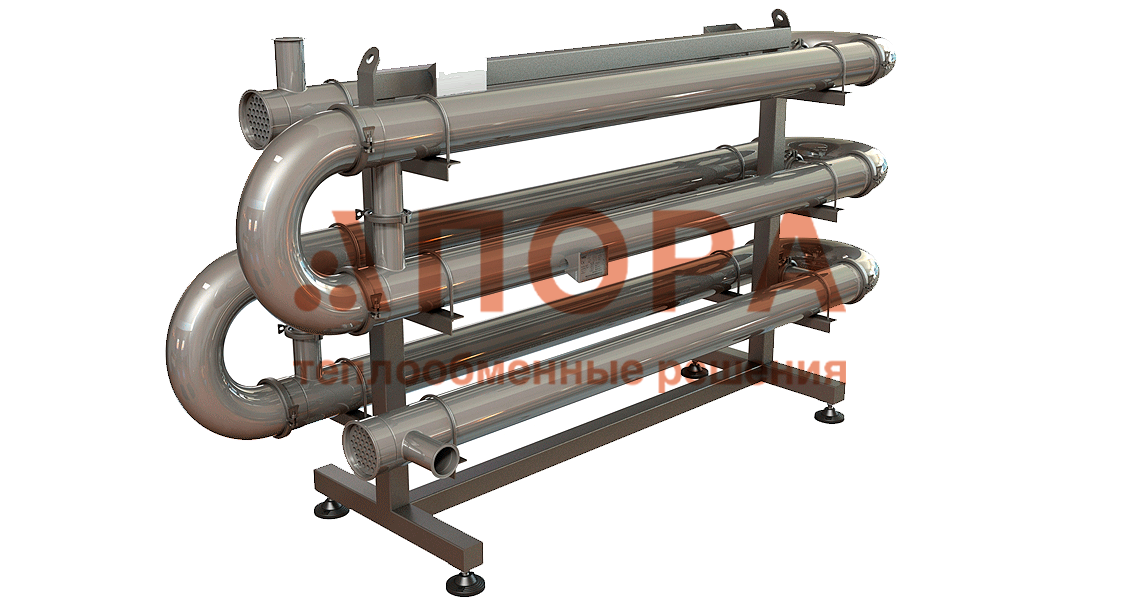

  • Многоходовые кожухотрубные теплообменники – HRS MP серии, имеют несколько проходов для продукта, что обеспечивает оптимальное давление и скорость потока продукта, а соответственно увеличивает эффективность теплопередачи;
  • Кожухотрубные теплообменники с двойной трубной решёткой – HRS SH серии, отлично подходит для применений в фармацевтической промышленности поскольку исключает возможное смешивание продукта обработки и теплоносителя, за счёт наличия двойной трубной решётки в наиболее уязвимых местах кожухотрубного теплообменника;
  • Кожухотрубные теплообменники с двойной трубной решёткой – HRS SI серии, преимуществом данной серии является наличие двойной трубной решётки, которая исключает смешивание продукта обработки с теплоносителем, а соответственно подходит для гигиенических применений в том числе в фармацевтической промышленности;
  • Фармацевтический теплообменник – HRS SP серии, предназначен непосредственно для фармацевтических применений, двойная трубная решётка исключает смешивание продукта обработки и теплоносителя.

HRS имеет большой опыт разработки и изготовления кожухотрубных теплообменников, и предлагает как стандартные: разработанные на протяжении долгого времени, с учётом потребностей и специфики продуктов обработки и внешних условий; так и индивидуальные решения, для нестандартных условий эксплуатации или продуктов, которые ещё не широко распространены в мире.
