Unicus серия Применение: Пищевой Тип: Скребковый Конструкция: Возвратно-поступательные скребки

Запатентованная HRS Unicus Серия скребковых теплообменников предназначена для работы с высоковязкими жидкостями и в процессах, где происходит очень быстрое загрязнение поверхностей теплообмена.

Серия Unicus разработана на основе кожухотрубного теплообменника со скребками внутри каждой внутренней трубки. Скребки совершают движения вперёд-назад, при этом перемешивается продукт обработки, делая его поток турблулентным и очищается поверхность теплообмена внутри трубок. Это способствует повышению теплопередачи и сокращает время простоя.

Скребки совершают плавные движения, что даёт возможность использовать систему для обработки деликатных продуктов, например продукты с целыми кусочками овощей или фруктов, без нарушения их целостности.

Постоянное развитие

Исследования, проводимые HRS и модернизация оборудования, дают возможность применять скребковые теплообменники Unicus для решения различных задач. Добавление новых типов скребков, позволяет адаптировать оборудование для обработки новых продуктов. Ассортимент доступных моделей, позволяет предлагать наиболее экономически выгодные решения.

Применение данной серии возможно в большом количестве отраслей промышленности: пищевой, охрана окружающей среды.

Скребковые теплообменники серии Unicus подходят как для обогрева и испарения, так и для охлаждения – сохраняя стабильную работоспособность.

#

СКРЕБКОВЫЙ ТЕПЛООБМЕННИК С ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫМ ДВИЖЕНИЕМ — HRS UNICUS СЕРИИ - вакуум-выпарная система

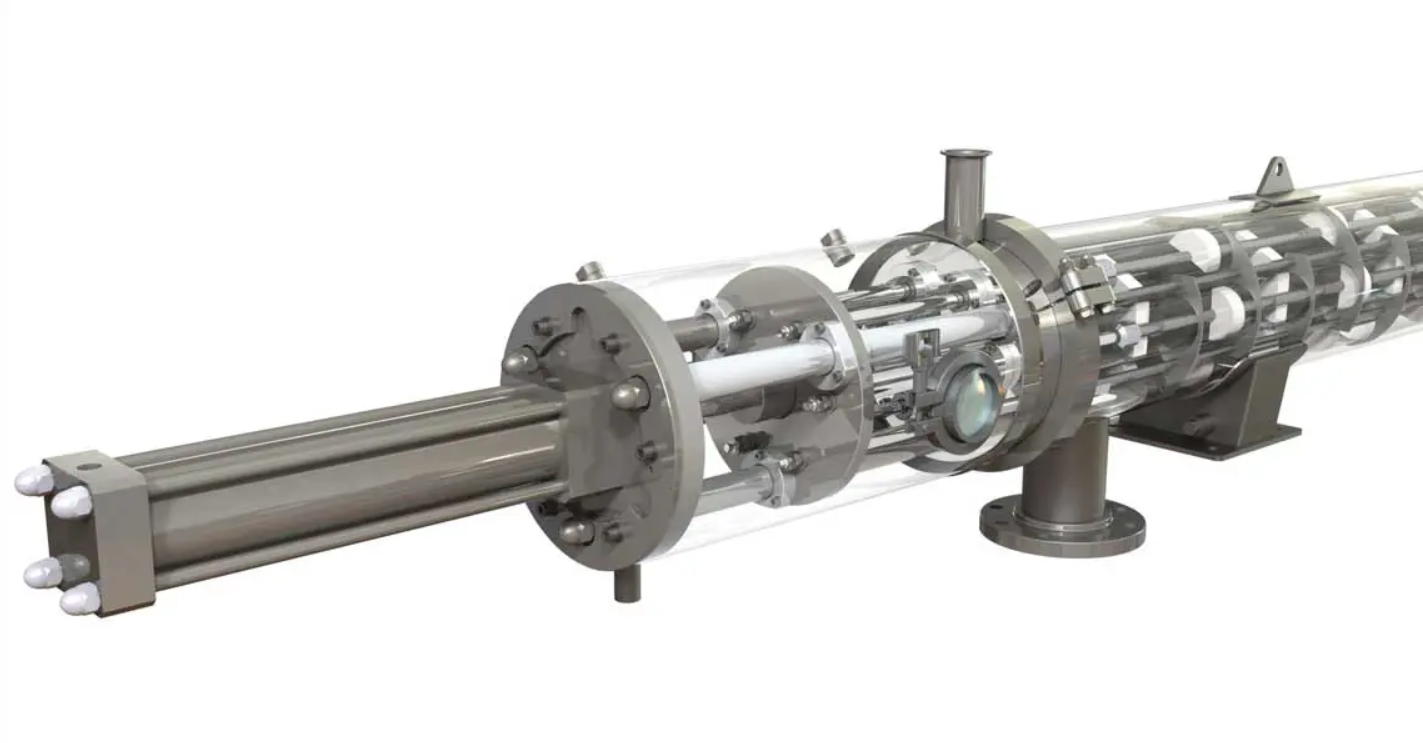

  • Кожухотрубная часть: внутри каждой внутренней трубы установлены стержни со скребками.
  • Разделительная камера: разделяет теплообменник  и гидравлический или пневматический цилиндр
  • Гидравлический Цилиндр: эта часть приводит в движение стержни со скребками. Цилиндр бывает пневматическим или гидравлическим.

Одним из важнейших дополнительных компонентов являются уплотнения между трубным пространством и разделительной камерой, поскольку они предотвращают утечку продукта наружу. В зависимости от типа применения разработано несколько видов уплотнителей.

Система скребков состоит из стержня, изготовленного из нержавеющей стали, и скребков, которые крепятся к стержню. Существуют разные типы скребков, предназначенные для конкретных задач. Сами скребки изготавливаются из тефлона, ПЭЭК (полиарилэфирэфиркетон) и др. Скребки 120 ° используются при обработке жидкостей, которые содержат крупные кусочки (например, кусочки фруктов). Скребки 360 ° подходят для высоковязких продуктов обработки, не содержащих кусочки. При смене продукта обработки, возможно адаптировать систему скребков к новому процессу. Преимуществом использования скребков является сохранение чистоты поверхности теплообмена.

Поскольку Unicus серия основана на кожухотрубном теплообменнике, то также имеет широкий размерный ряд, который определяется диаметром кожуха и количеством внутренних трубок. Стандартные модели имеют поверхность теплообмена до 10 м2 и применяются практически во всех сферах промышленности. Диапазон размеров по количеству внутренних трубок: от одной до 198-ми, что равно диапазону теплообменной поверхности от 0,7 до 180 м2.

  • Молочные: сыр, йогурт, сливки, десерты, концентрат сыворотки, мороженое, сгущенное молоко
  • Фрукты: концентрированный сок, обработанные фрукты, фруктовое пюре, кусочки фруктов
  • Овощи: обработанные овощи, томатный концентрат
  • Полуфабрикаты: яйца, картофельное пюре, кетчуп, майонез, детское питание, спреды, соусы, жиры, масла
  • Белки: потроха, мясная суспензия, мясной фарш, мясная начинка, корм для домашних животных
  • Кондитерские: шоколад, различные начинки, паста, мармелад, сироп, желатин, крахмал, сливочное масло, маргарин
  • Напитки: экстракт кофе, холодный сок, концентрированный сок, солодовый экстракт
  • Косметика: лосьон, крем, гели
  • Жидкие отходы: концентрированные отходы: соляной раствор, навоз, пищевые сточные воды, химические стоки, рекуперация растоврителей
  • Биотопливо: масла для биодизеля, биомассы, термический гидролиз, ферментация, концентрация дигестата.
  • Нагрев
  • Охлаждение
  • Пастеризация
  • Кристаллизация
  • Выпаривание (см. ниже)

Применяемые материалы:

  • Не контактирующая с продуктом: AISI 304 Нержавеющая сталь
  • Контактирующая с продуктом: AISI 316L Нержавеющая сталь (Доступны и другие виды материалов)

Стандартные соединения

  • Кожух: фланец
  • Труба: кламп/фланец (Доступны все типы фланцевых и кламповых соединений)

Обработка поверхностей:

  • Наружная: Полированная/Матовая
  • Внутренняя: <0.8μ

Стандарты Проектирования:

PD 5500, PED 2014/68/EU, 2006/42/CE, ASME

FDA, 3A,TR CU 032 и совместимые с DOSH

Выпаривание

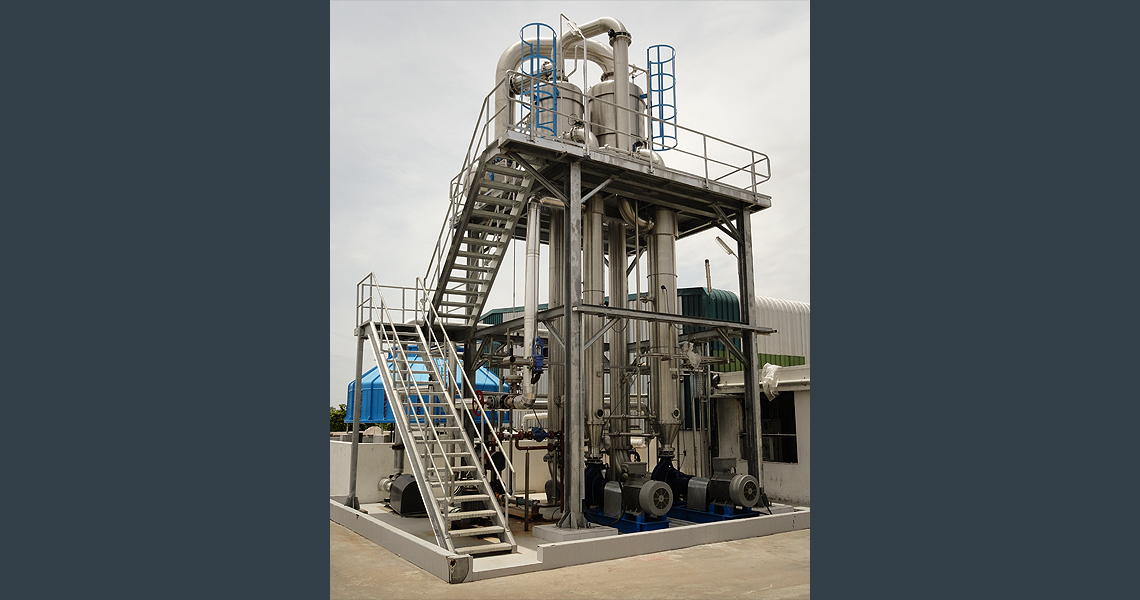

Вакуум-выпарная установка с теплообменниками Unicus имеет множество преимуществ: получение максимальной концентрации продукта, которую невозможно получить при использовании любых других технологий; поддержание теплообмена на высоком уровне и сохранение поверхностей теплообмена чистыми. Особенно успешно данную установку используют для охраны окружающей среды, где максимальное снижение объема отходов играет важную роль. Использование Unicus серии практически исключают простои завода, поскольку не требуют частого обслуживания и чистки трубного пространства.
