Теплообменник типа труба в трубе DTR серии

Конструкция теплообменников DTR серии основана на теплообменниках DTI серии, но отличается наличием съемной внутренней трубы. Данная конструктивная особенность позволяет использовать теплообменники DTR серии для прямой рекуперации тепла (продукт-продукт) в промышленных применения, особый спрос данная серия имеет в задачах рекуперации стоков.

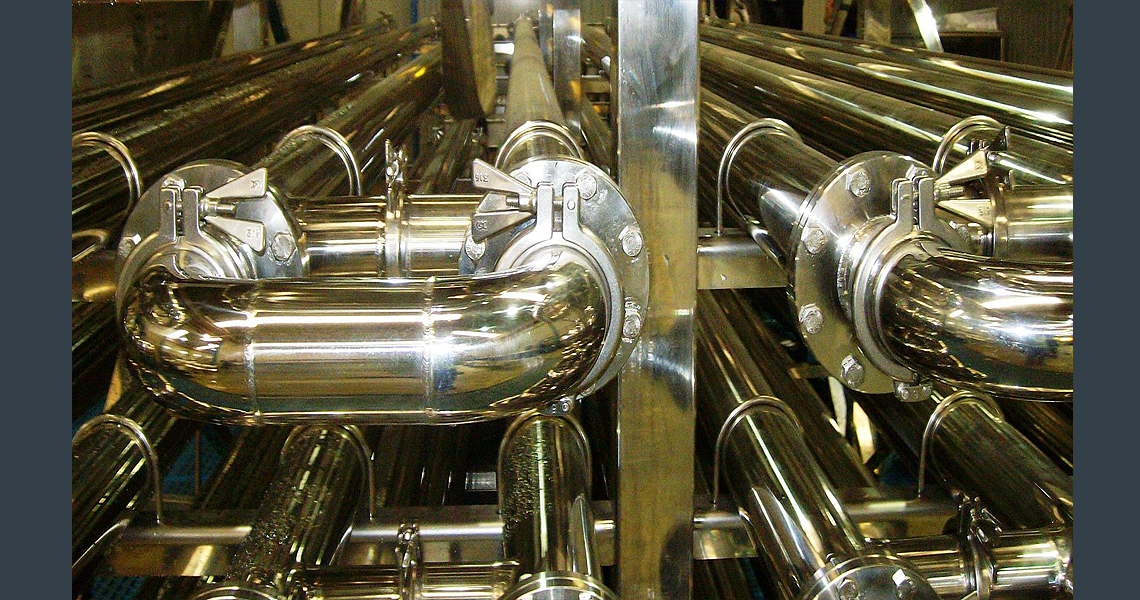

DTR-серия теплообменников, предназначена для использования в промышленности и охраны окружающей среды. Данная серия разработана на основе DTI- серии, которые имеют конструкцию для противоточного движения продукта и рабочей среды, DTR-серия дооснащена съемными внутренними трубками, что позволяет производить проверку целостности трубки и очистку стенок теплообмена, и, за счёт этого сокращает время простоя.Спиральная накатка на внутренних трубках увеличивает теплопередачу и уменьшает отложения на стенках теплообмена. Сами внутренние трубки имеют достаточно большой диаметр, что исключает возможное засорение.

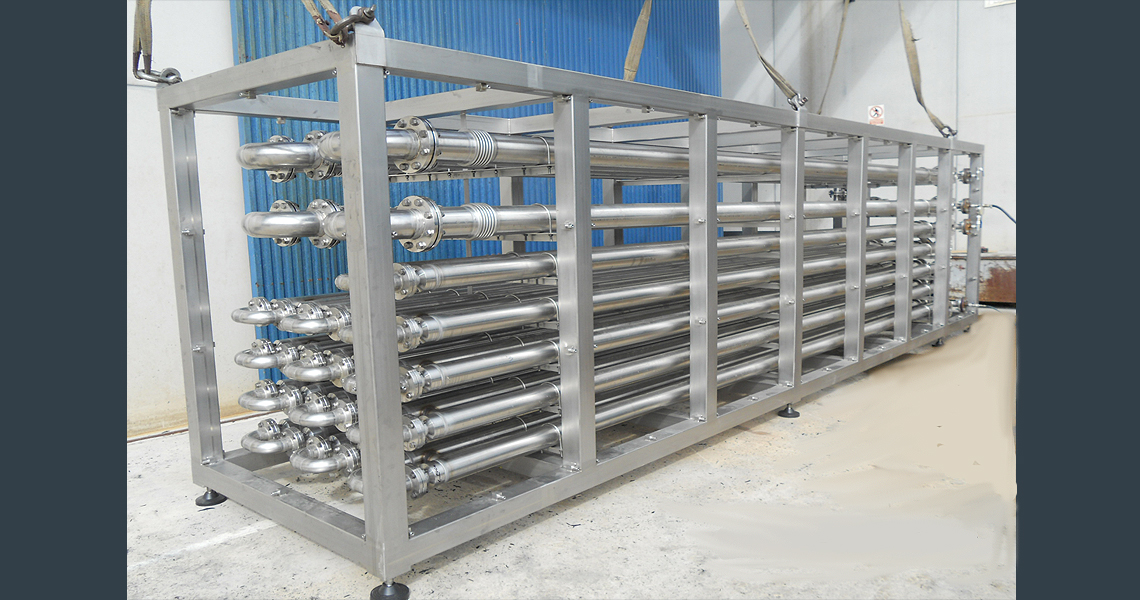

Возможна установка нескольких блоков на одной раме, для обеспечения безопасности и предотвращения потери тепла, конструкция изолируется и выполняется облицовка из нержавеющей стали.

#

ПРОМЫШЛЕННЫЕ ТЕПЛООБМЕННИКИ ТИПА «ТРУБА В ТРУБЕ» СО СЪЕМНОЙ ВНУТРЕННЕЙ ТРУБОЙ — HRS DTR СЕРИИ - для прямой рекуперации тепла осадка

Основным применением DTR-серии является нагрев/охлаждение и пастеризация ила, также в данном технологическом процессе используется рекуперация тепла от ила к илу; утилизация тепла в промышленности; пастеризация осадков и стоков.

Технические характеристики

Применяемые Материалы:

  • Не контактирующие с продуктом: AISI 316L/304 нержавеющая сталь
  • Контактирующие с продуктом: AISI 316L нержавеющая сталь Доступны др. варианты материалов

Стандартные Соединения:

  • Кожух: фланец
  • Трубки: фланец Доступны все типы фланцевых соединений

Обработка Поверхностей:

  • Наружная: Матовая
  • Внутренняя: Матовая

Стандарты Проектирования:

  • PD 5500, PED 2014/68/EU, ASME
  • TR CU 032, Совместимый с DOSH
