ТЕПЛООБМЕННИКИ C КОЛЬЦЕВЫМ ЗАЗОРОМ — HRS AS 3 СЕРИЯ

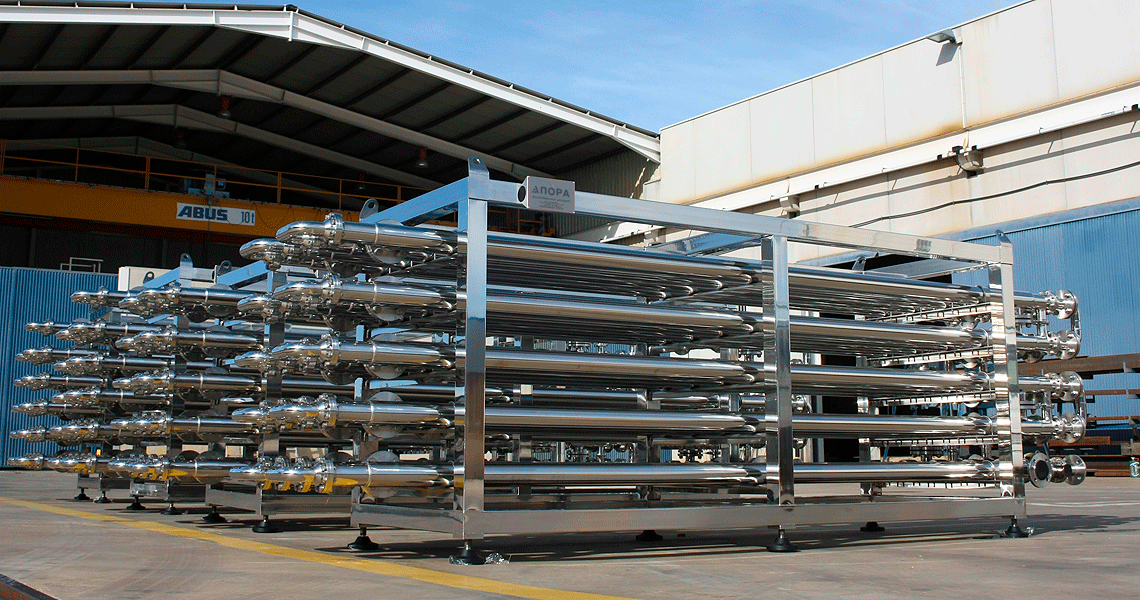

Теплообменник с кольцевым зазором AS 3 серии

HRS AS 3 — серия теплообменников с кольцевым зазором, все элементы которых выполнены из нержавеющей стали. Данная конструкция разработана для высоковязких сред. Продукт протекает через кольцевой зазор, а второй теплоноситель через внутреннюю и наружную трубу, обеспечивая равномерное охлаждение или нагрев продукта с обеих сторон.

Теплообменник с кольцевым зазором AS3-серии, конструкция которого состоит из трёх концентрических трубок. Внутренняя трубка съёмная, что даёт возможность осматривать кольцевое пространство и производить очистку.

В данной серии применяется технология HRS со спиральной накаткой на внутренних трубках, для увеличения теплопередачи по сравнению с использованием стандартных гладкотрубных теплообменников, и предотвращения образования загрязнений.

Подробнее

Данные теплообменники применяются для обработки высоковязких продуктов и жидкостей, содержащих волокна и мелкие частицы.

Технические характеристики

Применяемые материалы:

Не контактирующие с продуктом: AISI 304 нержавеющая сталь
Контактирующие с продуктом: AISI 316L Нержавеющая сталь
Доступны др. виды материалов

Стандартные соединения:

Кожух: Фланец
Трубки: Кламп (Доступны все типы соединений)

Обработка поверхностей:

Наружная: Полированная
Внутренняя: <0.8 μ (Доступны др. типы обработки)

Расчетные параметры:

Кожух: 10 бар/185°C
Трубки: 10 бар/185°C

Стандарты проектирования:

PD 5500, PED 2014/68/EU, ASME

FDA, 3A, TR CU 032 и совместимые с DOSH
