HRS Heat Exchangers при разработке трубчатых теплообменников, используют технологию спиральной накатки труб, которая способствует увеличению теплопередачи, повышает турбулентность потока продукта и препятствует образованию отложений на внутренних стенках трубок, что позволяет сократить время простоя, которое было бы затрачено на очистку теплообменных поверхностей. Данные трубки в основном изготавливаются из нержавеющей стали марки AISI 316L, что даёт возможность обрабатывать большой спектр продуктов пищевой, фармацевтической промышленности и для охраны окружающей среды.
HRS предлагает три типа трубчатых теплообменников :

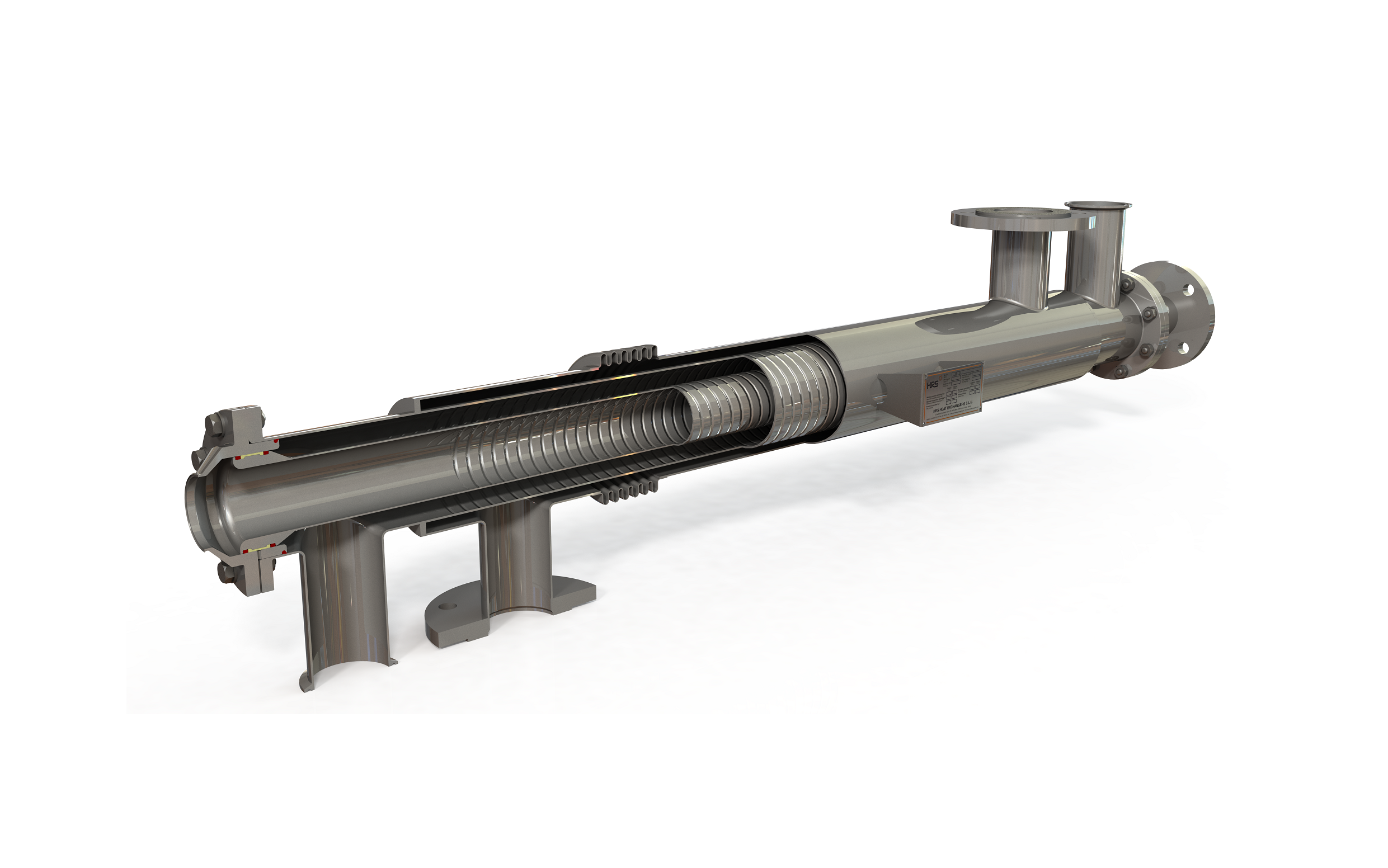

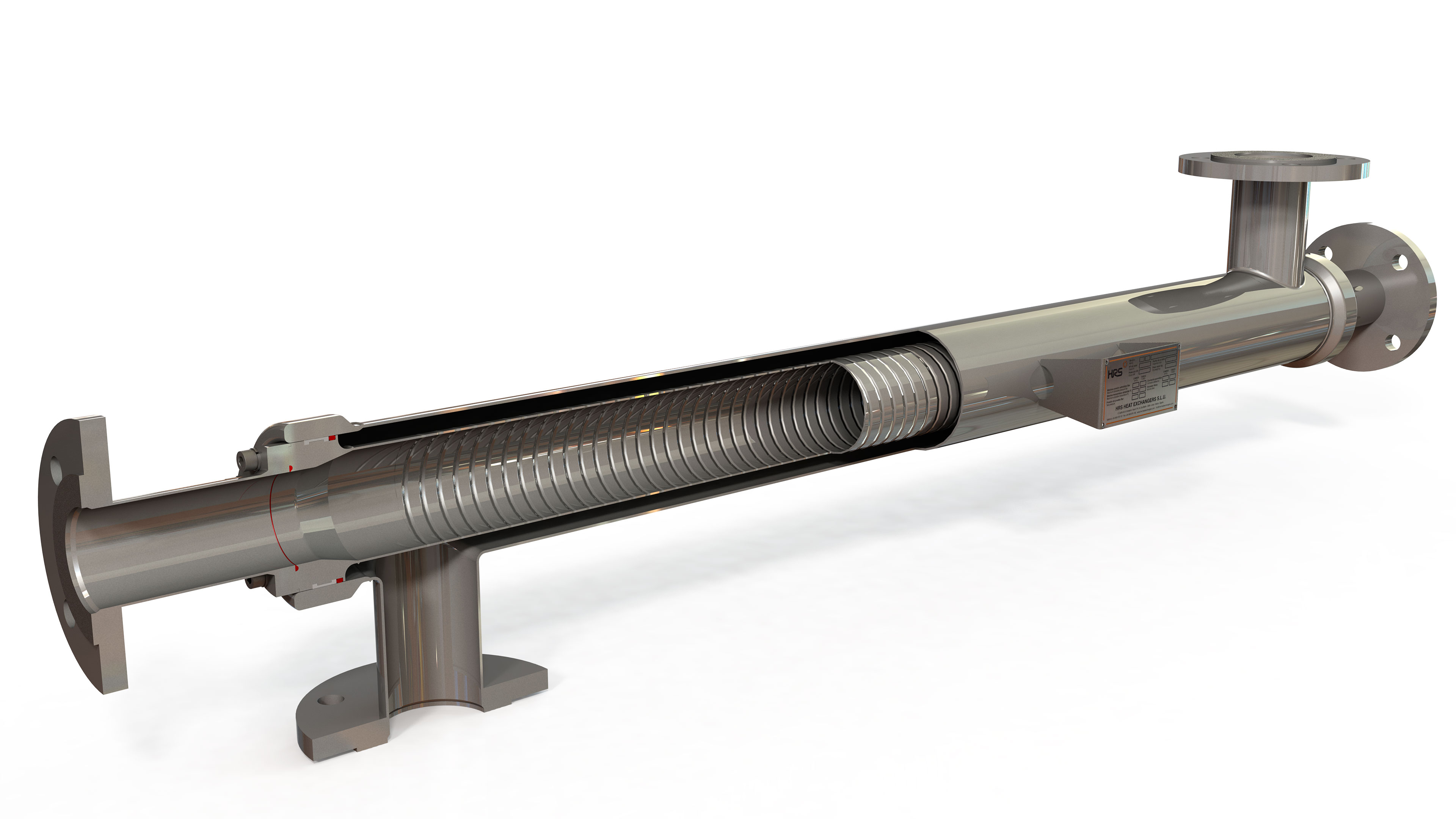

«Труба в трубе» - состоит из двух трубок, одна из которых находится внутри другой, продукт течет по внутренней трубке, а рабочая среда между кожухом и внешней стенкой, внутренней трубки. Представлено три типа теплообменников «труба в трубе», которые разработаны для определённой области применения:
1. DTA серия для пищевой промышленности выполнен из нержавеющей стали, стандартно для кожуха используется марка стали AISI 304, а для внутренней трубки AISI 316L;
2. DTI серия для промышленных применений при обработке осадка и дигестата, все элементы выполнены из нержавеющей стали, стандартно для кожуха используется марка стали AISI 304, а для внутренней трубки AISI 316L;
3. DTR серия в основном применяется для охраны окружающей среды, также может быть использована в пищевой и фармацевтической промышленности, все элементы выполнены из нержавеющей стали, стандартно для кожуха используется марка стали AISI 304 или AISI 316L, а для внутренней трубки AISI 316L. В данной серии внутренняя трубка съёмная, что способствует проводить осмотр и очистку поверхностей теплообмена. А также в данном теплообменнике возможно применение рекуперации тепла продукт-продукт, за счет противоточного движения сред в кожухе и в трубе.

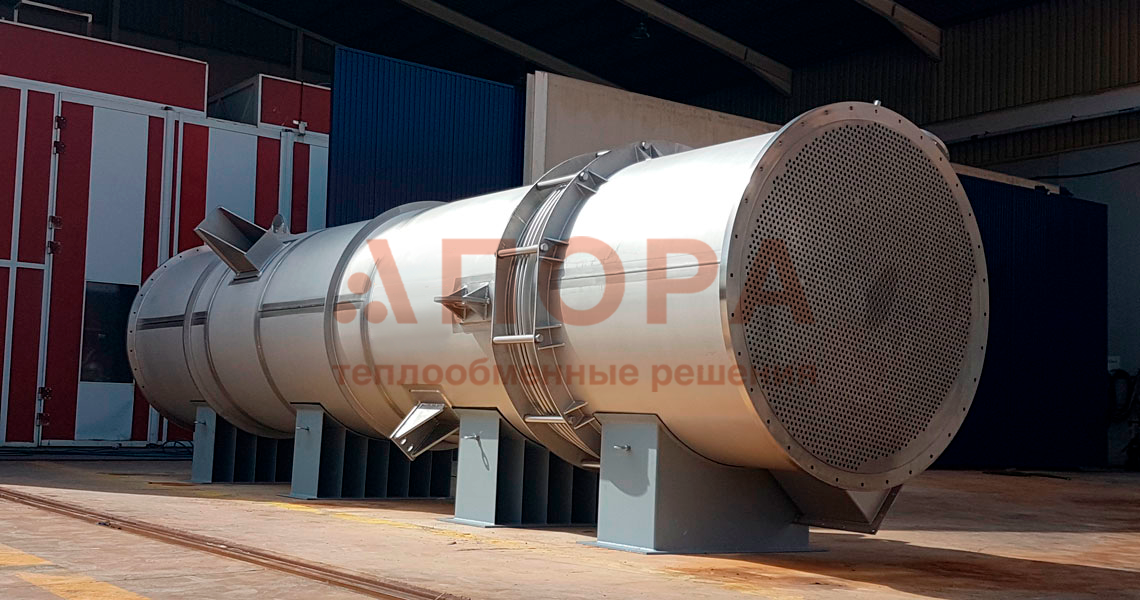

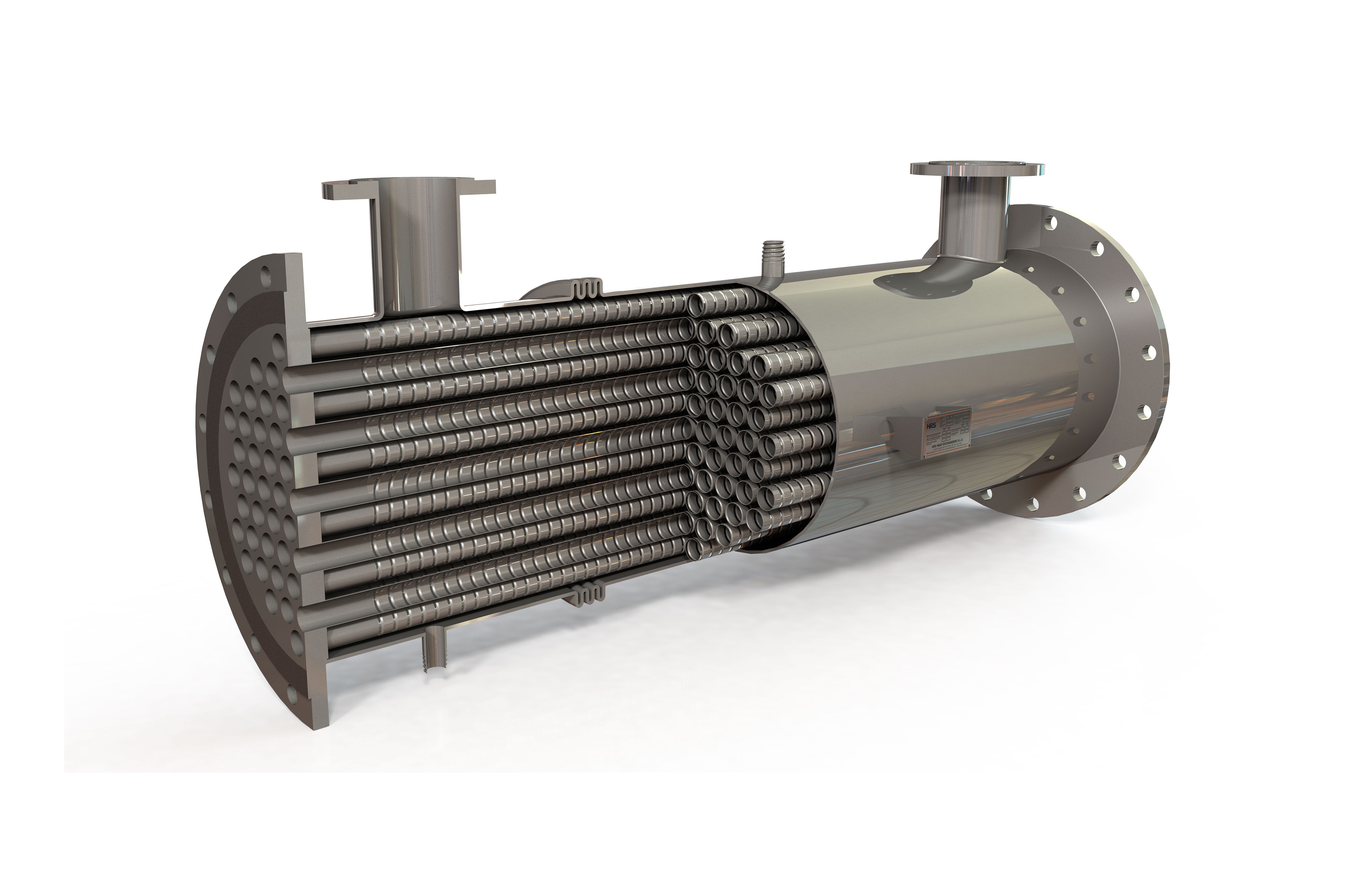

• Кожухотрубные – в свою конструкцию включают кожух и несколько внутренних трубок, по котором течёт продукт, а рабочая среда течёт по межтрубному пространству. Представлено несколько типов кожухотрубных теплообменников, предназначенных для конкретных применений:
1. G-серия – разработана для охлаждения отработанных газов и рекуперации тепла в данном процессе. Отработанные газы проходят по внутренним трубкам, а теплоноситель по межтрубному пространству. Кожух дополнен сильфонным компенсатором для поглощения расширения между ним и внутренним трубками и выполнен из стали AISI 304, а для внутренние трубки AISI 316L.
2. К-серия – чаще применяется для охраны окружающей среды, и отлично подходит для систем пар-вода (на промышленных предприятиях, СИП-мойка), конструкция дополнена сильфонным компенсатором на кожухе для поглощения разницы расширений между кожухом и внутренними трубками. Все элементы выполнены из нержавеющей стали, контактирующие с продуктом - AISI 316L, кожух и элементы, не контактирующие с продуктом - AISI 304.
3. MI-серия идеально подходит для пастеризации пищевых продуктов, конструкция выполнена полностью из нержавеющей стали, кожух с сильфонным компенсатором из AISI 304, а внутренние трубки из AISI 316L.
4. MR-серия – имеет съемные внутренние трубки, что позволяет осматривать и очищать внутренние стенки кожуха. Применяется в пищевой промышленности, имеет возможность рекуперации тепла продукт-продукт. Внутренние трубки стандартно изготавливаются из нержавеющей стали марки AISI 316L, кожух с сильфонным компенсатором также выполнен из нержавеющей стали марки AISI 316L.
5. MP-серия имеет уникальную конструкцию, так как оснащена несколькими входами для продукта, что уменьшает потери давления и увеличивает скорость потока продукта, а соответственно и увеличивает теплопроводность. Отлично подходит для пищевых продуктов низкой и средней вязкости. Конструкция может полностью изготовлена из нержавеющей стали марки AISI 316L, допустимо для элементов, не контактирующих с продуктом AISI 304.
6. SH-серия применяется в пищевой и фармацевтической промышленности, поскольку исключает возможные смешивания между продуктом и рабочей средой. Внутренние трубки, контактирующие с продуктом, изготавливаются из нержавеющей стали марки AISI 316L, элементы, не контактирующие с продуктом, могут быть исполнены, как из AISI 316L, так и из AISI 304.
7. SI-серия может быть использована в широком спектре отраслей промышленности, но чаще применяется в химической промышленности. Конструкция оснащена двойной трубной решёткой, которая предотвращает возможное смешивание рабочей среды и продукта обработки. Вся конструкция может быть выполнена из нержавеющей стали марки AISI 316L, допускается использование AISI 304, для элементов, не контактирующих с продуктом.
8. SP-серия применяется в фармацевтической промышленности, оснащен двойной трубной решёткой, для выявления и предотвращения возможных утечек, и смешивания продукта и рабочей среды. Все элементы данного теплообменника изготавливаются из нержавеющей стали, имеющие контакт с продуктом обработки - AISI 316L, не имеющие контакта с обрабатываемым продуктом - AISI 316L/ AISI 304.
• Теплообменник с кольцевым зазором AS-серии состоит из трёх или четырёх концентрически (одна внутри другой) расположенных трубок, между стенками которых образовывается кольцевое пространство, через которое и протекает продукт, а рабочая среда течёт через соседние трубки обеспечивая равномерный нагрев продукта. В зависимости от количества трубок выделяют два типа данных теплообменников:
1. HRS AS 3 серия – широко применяется в пищевой и фармацевтической промышленности. Внутренняя трубка съемная, что облегчает осмотр и очистку трубного пространства. Вся конструкция изготовлена из нержавеющей элементы, не контактирующие с продуктом - AISI 304, контактирующие с продуктом – AISI 316L (доступны и другие варианты).
2. HRS AS 4 серия – применяется в пищевой и фармацевтической промышленности, для продуктов с высокой вязкостью. Элементы конструкции, контактирующие с продуктом, стандартно изготавливаются из нержавеющей стали AISI 316L, не контактирующие с продуктом из стали AISI 304.
